Panel symetryzatorów 2x16 75/120 Ω

TYP OPX-SK-PG-DIN-32

Prezentujemy panel symetryzatorów 75/120Ω do zastosowań w telekomunika- cyjnych systemach cyfrowych.
Konstrukcja panelu o standardowej wysokości 1RU dostosowana jest do szaf 19 i 21".
Panel zawiera 32 szt. pojedynczych symetryzatorów transmisyjnych 75/120Ω od strony współosiowej zakończonych złączem DIN 1.6/5.6. Strona symetryczna zakończona jest 4 stykowym złączem KRONE IDC, umożliwiającym szybki montaż kabli (bez lutowania i przykręcania) z dodatkowym punktem uziemiającym.
Symetryzatory są całkowicie ekranowane co skutecznie eliminuje zakłócenia.
Rozstaw gniazd (górny/dolny) wynosi 15 mm co umożliwia stosowanie typowych zwieraczy 1.6/5.6 dla łączenia kierunków (również z monitoringiem).
Dla kabli symetrycznych przewidziano mocowanie w tylnej części panelu.

Pobierz kartę katalogowa: OPX_SK_PG_DIN_32.pdf

Widok panelu OPX-SK-PG-DIN-32

• panel wykonany zgodnie z normą
  ITU G.703

• bardzo małe zniekształcenia i straty
• odporne na zakłócenia zewnętrzne
• typowe złącza
• prosta konstrukcja
• małe rozmiary, niski koszt
• szybki montaż
• duża wytrzymałość mechaniczna

Parametry techniczne symetryzatorów
Typy symetryzatorów

Charakterystyki przenoszenia sygnału cyfrowego.

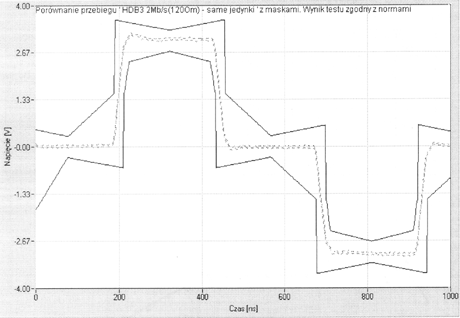

2Mbit/s

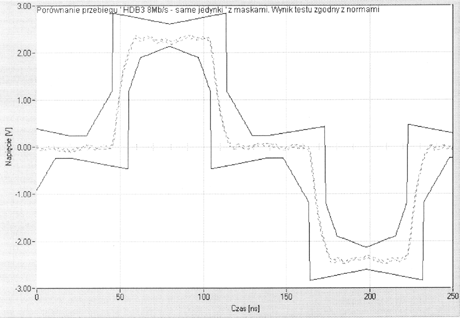

8Mbit/s
